نقشه ایزومتریک چیست؟

نقشه ایزومتریک نوعی از نمایش گرافیکی است که در آن ابعاد و نسبت‌های واقعی اشیا به طور دقیق نمایان می‌شوند؛ به‌طوری‌که زاویه‌ها به‌صورت فراگیر حفظ می‌گردد و عمق نیز به شکلی قابل‌فهم نشان داده می‌شود. در این نوع نقشه‌ها، معمولاً از یک نوع شیوه ترسیم خاص استفاده می‌شود که در آن ابعاد بر روی سه محور X ، Y و Z با زاویه‌های مشخصی نسبت به یکدیگر قرار می‌گیرند. نقشه‌های ایزومتریک معمولاً در طراحی‌های معماری، مهندسی و بازی‌های رایانه‌ای استفاده می‌شوند. این نقشه‌ها به طراحان کمک می‌کند تا بتوانند فضای سه‌بعدی را به‌صورت دوبعدی ولی به طور قابل‌فهم نمایش دهند. اگر شما نیز در مورد نقشه ایزومتریک پرسشی در ذهن دارید، تا به انتها این مقاله را دنبال نمایید.

 آموزش آنلاین رویت با بهترین هزینه

تاریخچه و تکامل نقشه‌های ایزومتریک

نقشه‌های ایزومتریک (Isometric maps) نوعی از نقشه‌ها هستند که ویژگی‌ها و خصوصیات جغرافیایی را با استفاده از نمای ایزومتریک نمایش می‌دهند. این نوع نقشه‌ها معمولاً به دلیل قابلیت نمایش حجم و عمق در طراحی‌های گرافیکی و مهندسی کاربرد زیادی دارند.

مفهوم ایزومتریک به دوره‌های باستانی برمی‌گردد؛ جایی که هنر و علم هندسه برای ترسیم فضایی و اجسام سه‌بعدی توسعه یافت. استفاده از تکنیک‌های ایزومتریک در نقشه‌کشی به دوران قرون‌وسطی و رنسانس نیز مرتبط است. در دوران رنسانس، نقاشان و معماران شروع به استفاده از تکنیک‌های نمایی کردند که به دیدگاه فضایی و عمق کمک می‌نمود. این تکنیک‌ها باعث شد تا قابلیت‌های بصری نقشه‌ها و طراحی‌ها افزایش یابد. در قرن نوزدهم، با پیشرفت در فناوری چاپ و نقشه‌کشی، استفاده از تکنیک‌های ایزومتریک در نقشه‌های جغرافیایی و مهندسی رواج پیدا کرد. این نقشه‌ها به‌ویژه در طراحی شهری و مهندسی عمران اهمیت پیدا کردند.

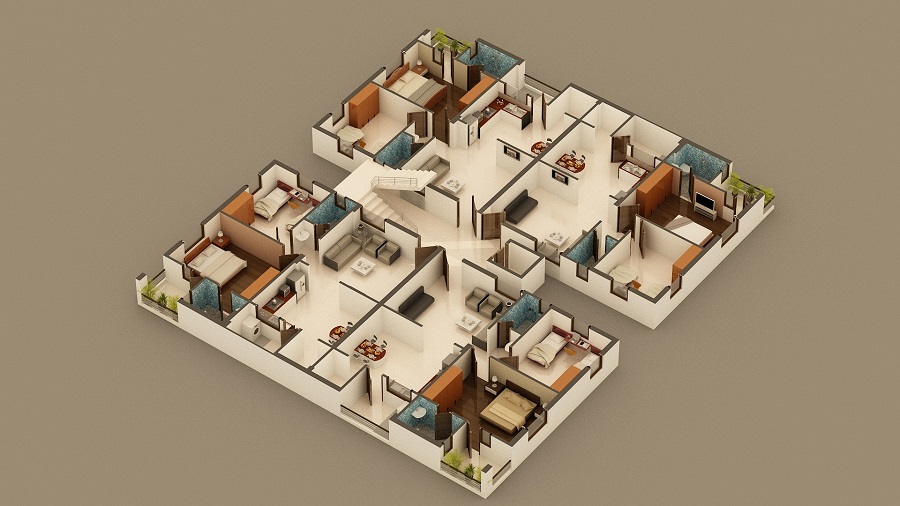

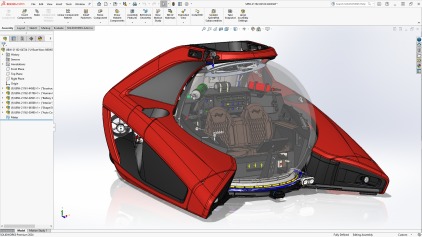

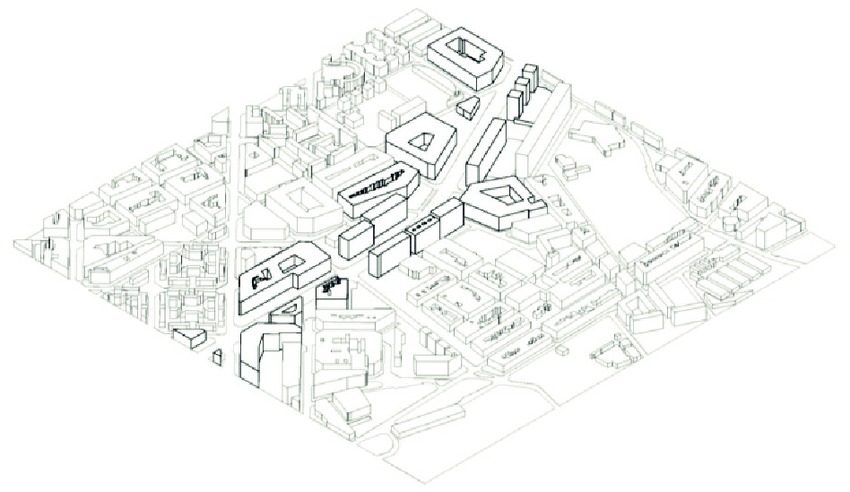

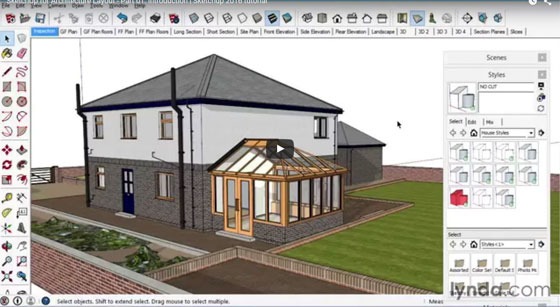

نرم‌افزارهایی مانند AutoCAD و SketchUp قابلیت طراحی و تولید نقشه‌های ایزومتریک را به‌صورت ساده و سریع فراهم کرده‌اند. امروزه نقشه‌های ایزومتریک در حوزه‌های مختلفی مانند بازی‌سازی، طراحی صنعتی، شبیه‌سازی‌های سه‌بعدی و حتی بازاریابی دیجیتال استفاده می‌شوند. این نقشه‌ها به دلیل نمایش جذاب و دقیق از منظر بصری، برای توضیح مفاهیم پیچیده و اطلاع‌رسانی بهترین گزینه هستند. به همین علت، پیشنهاد می‌کنیم اگر قصد استفاده از این نرم افزارها را دارید، آموزش اتوکد، اموزش اسکچاپ و نرم افزارهای مشابه را در برنامه های خود بگنجانید.

مطلب پیشنهادی: ضریب هوشی نرمال چیست؟

مفهوم ایزومتریک: تعریف و اهمیت در نقشه‌نگاری

ایزومتریک (Isometric) به‌گونه‌ای است که نسبت‌ها و مقیاس‌ها در تمام جهات حفظ شوند. ایزومتریک در نقشه‌نگاری به‌نوعی از نقشه‌های سه‌بعدی ایجاد شده گفته می‌شود که در آن مقیاس‌های طولی، عرضی و ارتفاعی به طور یکنواخت حفظ می‌شود. این نوع نمایش به طور خاص در طراحی‌ها و مدل‌سازی‌های سه‌بعدی که نیاز به ارائه جزئیات دقیق دارند، کاربرد زیادی دارد.

اهمیت ایزومتریک در نقشه‌نگاری:

1. دقت نمایش: نقشه ایزومتریک به طراحان کمک می‌کند تا جزئیات و ویژگی‌های دقیق اشکال را نمایش دهند. این دقت برای برنامه‌ریزی‌های شهری، مهندسی و طراحی محصولات بسیار مهم است.
2. تحلیل فضایی: نقشه‌های ایزومتریک ابزار مناسبی برای تحلیل فضایی و فهم بهتر عوامل محیطی و زیست‌محیطی فراهم می‌کنند. این نوع نقشه‌ها به ما اجازه می‌دهند تا فهم بهتری از نحوه تعامل عناصر مختلف در فضا داشته باشیم.
3. سهولت در مطالعه: نقشه‌های ایزومتریک معمولاً برای کاربران آسان‌تر وقابل درک‌تر هستند. چرا که درک فضای سه‌بعدی به‌صورت دوبعدی و در همان حال حفظ مقیاس‌های واقعی در آن، می‌تواند زوایای جدیدی به تحلیل بیفزاید.
4. کاربرد در طراحی: در زمینه طراحی شهری و آموزش معماری، نقشه ایزومتریک به طراحان کمک می‌کند تا ایده‌های خود را نمایش دهند و برای ساخت‌وساز فرصت‌های جدیدی فراهم آورند.
5. ارتباط بهتر: نقشه‌های ایزومتریک می‌توانند به‌عنوان ابزاری برای ارتباط بین طراحان، برنامه‌ریزان و تصمیم‌گیرندگان عمل کنند؛ به‌طوری‌که هرکسی بتواند تصوری واضح از طرح‌های پیشنهادی داشته باشد.

مطلب پیشنهادی: فتوگرامتری چیست؟

مزایای استفاده از نقشه‌های ایزومتریک در علوم زمین

نقشه‌های ایزومتریک در علوم زمین به‌ویژه در زمین‌شناسی، جغرافیا و مهندسی منابع طبیعی به طور گسترده‌ای مورد استفاده قرار می‌گیرند. این نوع نقشه‌ها ویژگی‌های خاصی دارند که می‌توانند اطلاعات مفیدی را برای پژوهشگران و متخصصان در این حوزه‌ها فراهم کنند. برخی از مزایای استفاده از نقشه‌های ایزومتریک عبارت‌اند از:

1. تصویر واضح از ویژگی‌های سه‌بعدی: نقشه‌های ایزومتریک به طور مؤثری ویژگی‌های سه‌بعدی سطح زمین را به‌صورت دوبعدی نمایش می‌دهند.
2. تحلیل فضایی دقیق: این نقشه‌ها امکان تحلیل‌های فضایی دقیق‌تری را فراهم می‌کنند؛ زیرا توزیع تغییرات برای ویژگی‌های خاص (مانند سنگ‌شناسی، خاک‌شناسی و…) به‌وضوح قابل‌مشاهده است.
3. پیش‌بینی و مدل‌سازی: با استفاده از نقشه‌های ایزومتریک، می‌توان مدل‌های زمین‌شناسی و جغرافیایی دقیق‌تری را برای پیش‌بینی رفتار سیستم‌های زمین (مانند شبیه‌سازی‌های زمین‌لرزه یا حرکت آب) ایجاد کرد.
4. ارتباط بهتر اطلاعات: این نوع نقشه‌ها می‌توانند به‌راحتی اطلاعات پیچیده را به‌صورت بصری و ساده به نمایش بگذارند که به درک بهتر داده‌ها کمک می‌کند.
5. کمک به تصمیم‌گیری: در پروژه‌های مهندسی و عمرانی، نقشه‌های ایزومتریک می‌توانند به تیم‌های مشاوره و تصمیم‌گیرنده کمک کنند تا ارزیابی‌های دقیقی از زمین و شرایط آن داشته باشند و بر این ‌اساس تصمیمات بهتری اتخاذ کنند.

مطلب پیشنهادی: فشار استاتیک چیست؟

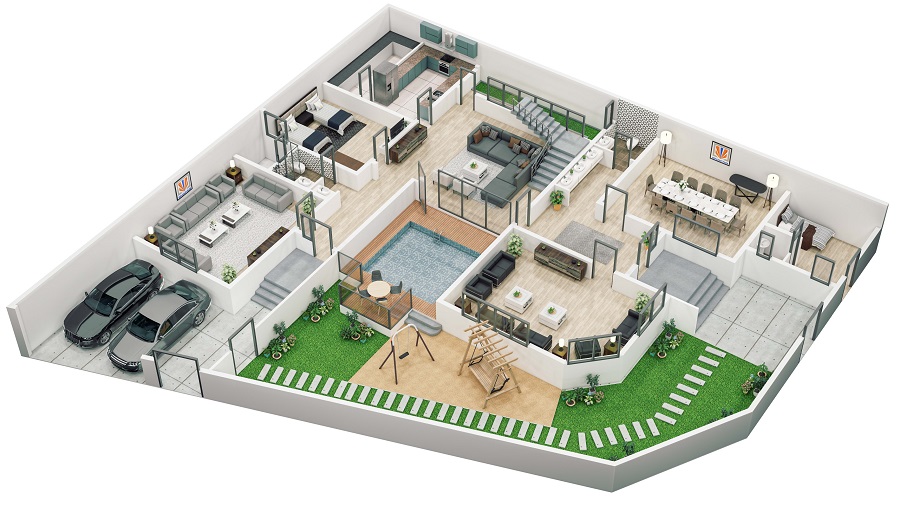

نحوه ترسیم نقشه ایزومتریک: مراحل و تکنیک‌ها

نقشه ایزومتریک یکی از روش‌های مهم در طراحی و ترسیم سه‌بعدی است که در آن، ابعاد به‌صورت واقعی حفظ می‌شود و درعین‌حال، ویژگی‌های سه‌بعدی یک جسم را به‌صورت دوبعدی نمایش می‌دهد. در ادامه، مراحل و تکنیک‌های ترسیم نقشه ایزومتریک آورده شده است:

مراحل ترسیم نقشه ایزومتریک:

در اینجا به پنج مرحله ترسیم نقشه ایزومتریک و تکنیک‌های مربوطه اشاره شده است:

آشنایی با اصول ایزومتریک:

• در طراحی ایزومتریک، محورهای x، Yو z با زوایای ۳۰ درجه نسبت به افق قرار می‌گیرند.
• خطوط افقی به سمت راست و چپ را می‌توان به‌عنوان محور x، خط‌های مورب به سمت چپ و راست را به‌عنوان محور y و خطوط عمودی را به‌عنوان محور z در نظر گرفت.

انتخاب یک نقطه مبدا:

یک نقطه مبدأ را برای شروع ترسیم انتخاب کنید. این نقطه می‌تواند یکی از گوشه‌های جسم موردنظر باشد. با استفاده از خط‌کش و زاویه‌سنج، سه محور ایزومتریک را با زوایای ۳۰ درجه نسبت به خط افق رسم کنید. این سه محور باید در محل مبدأ به هم متصل شوند.

اندازه‌گیری و ترسیم ابعاد:

ابعاد واقعی جسم را بر روی هر یک از محورهای ایزومتریک مربوطه منتقل کنید. برای مثال، اگر ابعاد جسم در محور z ، 7 سانتیمتر باشد، این مقدار در جهت عمودی (خط عمودی) رسم می‌شود.

اتصال نقاط به یکدیگر:

نقاطی که در مراحل قبلی به دست آمده‌اند را به یکدیگر متصل کنید تا شکل کلی جسم ایجاد شود. از خطوط مستقیم برای وصل کردن نقاط استفاده کنید.

اضافه کردن جزئیات:

اگر جسم دارای جزئیات بیشتری است، مانند برش‌ها، حفره‌ها یا قوس‌ها، این جزئیات را بر روی نقشه اضافه کنید.

تکنیک‌ها:

• استفاده از مقیاس: برای راحتی در ترسیم، می‌توانید از مقیاس‌های مختلف استفاده کنید. به این صورت که هر سانتیمتر واقعی معادل یک مقدار مشخص بر روی نقشه باشد.
• استفاده از نرم‌افزارهای طراحی: اگر با نرم‌افزارهای طراحی مانند AutoCAD آشنا هستید، می‌توانید طرح‌های ایزومتریک را به‌صورت دیجیتال و بادقت بیشتری ترسیم کنید.

مطلب پیشنهادی: طراحی اسکیس چیست؟

تحلیل و تفسیر نتایج حاصل از نقشه‌های ایزومتریک

نقشه‌های ایزومتریک، ابزارهای مهمی در زمین‌شناسی و هیدرولوژی هستند. این نقشه‌ها به نمایش توزیع و ویژگی‌های خاصی از زیرزمین و منابع آب زیرزمینی می‌پردازند. تحلیل و تفسیر نتایج حاصل از این نقشه‌ها می‌تواند به درک بهتری از ساختار زمین و منابع طبیعی کمک کند. در ادامه به برخی از جنبه‌های تحلیل و تفسیر این نقشه‌ها می‌پردازیم:

تعیین عمق و نوع لایه‌ها:

نقشه‌های ایزومتریک می‌توانند به شناسایی عمق و نوع لایه‌های زیرزمینی بپردازند. این اطلاعات برای برنامه‌ریزی‌های معدن و منابع آب اهمیت دارد.

شناسایی نقاط عمیق و کم‌عمق:

تغییرات در ایزومتریک‌ها می‌تواند نشان‌دهنده وجود ویژگی‌های خاصی مانند گسل‌ها، شکستگی‌ها یا ناهنجاری‌های زمین‌شناسی باشد.

تحلیل ساختار زمین‌شناسی:

نقشه‌ها می‌توانند به شناسایی الگوها و روابط بین لایه‌های مختلف زمین‌شناسی کمک کنند، مانند نحوه تعاملی که بین لایه‌های مختلف وجود دارد.

پیش‌بینی منابع آب زیرزمینی:

با تحلیل داده‌های ایزومتریک، می‌توان به پیش‌بینی وجود و توزیع منابع آب زیرزمینی پرداخت و به برنامه‌ریزی‌های بهینه برای بهره‌برداری از این منابع کمک کرد.

تجزیه‌وتحلیل مکان گسل‌ها:

نقشه‌های ایزومتریک می‌توانند به شناسایی و تعین مکان گسل‌ها و مناطق مستعد زلزله کمک کنند. این اطلاعات برای مهندسی سازه و مدیریت بحران، حیاتی است.

این مقاله را مطالعه کنید: آبرفت چیست؟

چالش‌ها و محدودیت‌های نقشه‌برداری ایزومتریک

نقشه‌برداری ایزومتریک تکنیکی است که در بسیاری از حوزه‌ها از جمله طراحی گرافیک، مهندسی و بازی‌سازی استفاده می‌شود. بااین‌حال، این روش با چالش‌ها و محدودیت‌های خاصی مواجه است که در ادامه به برخی از آن‌ها اشاره شده است:

1. نمایش سه‌بعدی روی دو بعد: ایزومتریک به معنای حفظ نسبت‌ها و زوایا در نمایش سه‌بعدی است، ولی این امر می‌تواند منجر به کاهش وضوح و پیچیدگی در نمایش جزئیات شود.
2. مشکلات در انتقال داده: در برخی موارد، اطلاعات پیچیده سه‌بعدی ممکن است به‌راحتی به شکل ایزومتریک منتقل نشوند که می‌تواند در تحلیل داده‌ها مشکل ایجاد کند.
3. محدودیت‌های هندسی: برخی از اشکال هندسی ممکن است نتوانند به‌خوبی در فضای ایزومتریک نمایش داده شوند و این می‌تواند منجر به تحریف یا عدم دقت در وجود اشیا شود.
4. هزینه‌های طراحی و زمان: طراحی نقشه‌های ایزومتریک می‌تواند زمان‌بر و پرهزینه باشد.
5. یادگیری و مهارت: تسلط بر تکنیک‌های ایزومتریک نیاز به آموزش و مهارت‌های خاصی دارد که ممکن است برای همه افراد قابل‌دسترس نباشد.

سخن پایانی

نقشه‌برداری ایزومتریک یکی از ابزارهای قدرتمند در طراحی و نمایش سه‌بعدی اشیا و فضاها است که با ایجاد تصاویری واقعی‌تر و دقیق‌تر، توانسته تحولی در رشته‌های مختلف مانند مهندسی، معماری و علوم کامپیوتری ایجاد کند. این روش به دلیل توانایی‌اش در نمایش عمق و ابعاد به‌صورت هم‌زمان، امکان تجسم بهتری از پروژه‌ها را فراهم می‌آورد و به طراحان و مهندسان کمک می‌نماید تا ایده‌های خود را به شکلی مؤثرتر و کارآمدتر به نمایش بگذارند. در نهایت، استفاده از تکنیک‌های نقشه‌برداری ایزومتریک نه‌تنها در فراهم‌آوردن اطلاعات مطلوب برای تحلیل و بررسی بهینه پروژه‌ها مؤثر است، بلکه توانسته است به افزایش خلاقیت در طراحی و بهبود فرآیندهای تصمیم‌گیری کمک شایانی نماید.
